家裡老透天原本明線三條網路都掛了，應該是15年前拉的
一條CAT6 沒牌的，通稱假CAT6 最早掛 大概用五年就葛了，換CAT5 用到現在，會通但怎樣重夾頭都剩下100M/100M左右
想到要重抽鑽孔的那三條還要再重穿一次有點懶，就把原本另一條舊明線走的軌跡放上一條光纖好了，
這樣不用大量重新抽拉線，自己單人作業DIY難度也比較低
主要也是 現在CAT6太貴，原本的鑽的線孔若要抽掉重拉CAT6頂多就只有兩條沒法拉到3條
介於有之前玩過幫公司架設GUEST WIFI 走光纖方式拉到 1KM外據點、500M左右據點兩點的經驗，買的就是對岸便宜光轉設備
反正給客人上網用不在乎穩定、流量，但用了之後其實也蠻穩定的，到也沒啥問題，這次就在自家玩玩看
這次設備
對岸廠牌的 ONTi
這規格真的很優，2.5G+ SFP 10G 這種價錢... 台灣隨便找TP LINK、ZYXEL 一台至少都要 4千起
這次採用一條20M LC TO LC 光纖跳線 現成的不用再冷接
選LC不選SC是因為，LC 一次兩條可以裝 單Port GBIC 比較簡單，LC 單Port GBIC 比 SC 單Port GBIC 便宜
且LC 一次兩條一對，SC通常跳線比較多 單線，介於想要用單Port GBIC 佈一條等於有兩條可用，選LC比較方便
所需工具、材料
●光度計*1，測光纖衰減
●雷射打光筆*1，施工過程打光佈線，可以知道有無夾斷漏光、過度曲折漏光
●網路測試器，測夾好的網路線*1
●穿透式網路壓線器*1
●穿透式水晶頭（數量看你的網路線）
●網路線保護套（數量看你的網路線）
●LC轉SC轉接頭*1，測打光、光摔，轉接到光度計用的
● 12V、18V快拆六角 電動扭力起子*1
●六角快拆 3.2mm or 3.25mm 水泥鑽尾*1
●PH2 六角快拆起子頭
●PH2 紅色/透明螺絲起子*1（鎖高張力螺絲會用到）
●水泥螺絲 高張力螺絲 13mm （數量看你有幾支壓條，一支壓條至少一根，以免背膠拖落後整個掉下來）
●壓條剪 *1
●壓條（幾支看你自己需要，小北有，要便宜蝦皮買，但一次要買足夠的量或者多買幾支比較安全）
●CAT5 網路線（長度看你自己需要）夾短線接Switch、PC用
我自己有的工具
光度計、穿透式夾線鉗、網路線剝線器、穿透水晶頭、網路測線器、
雷射光纖打光筆、12V 電鑽、12V扭力起子、起子頭、光纖母LC轉SC 公轉接頭，有買是因為原本的兩顆壞了一顆補充一下
買的工具只有
壓條剪、水泥鑽尾
一般人自己施工買雷射打光筆就好，現成跳線不冷接不用買光度計，
因為現成做好的跳線光摔通常都很低 -6db左右很安全。
只要過程不折、採到光纖線、不夾斷光纖線、不弄破皮幾乎不用測。
這次買的清單
設備到貨先測試
單Port Gbic 都是要藍黃一對，一邊 1510 一邊1310 方式對打走單線單膜
光度計測試 -6db OK的
光度計怎看就是，一般跳線最低負值 -3～-6 不會再低了，-0～-15db是光纖會通的極限，超過-15品質就開始很差了
-15～-18還會通速度可能會偏低、有時不穩，-20以後會不穩斷線，時可連時不可連，重開光轉有時會好有時又斷線
這是自己研究+找些參考資料，但找到的都沒詳講-多少db後會不穩斷線，只會跟你說-70DB是斷線，這不是廢話😅
光度計是相當RJ-45網路測線器一樣，如果連基本光度計都沒有你根本不用查修光纖，因為打光纖雷射筆會有光不代表光纖網路會通
現在對岸光度計很便宜，有需要這方面設備自己蝦皮買中國出貨的蝦皮就可
我買這台還破千，現在五百內就有
單Port Gbic接上就像這樣，一對會多一Port ＝一條當兩條用
接NB 、電腦對測iperf 區網流量速度看這設備有無法跑滿速度
標榜1.25G 有跑近1G OK的，這種價錢不能強求啥😆
施工
壓條先貼上→鑽孔→吸塵器吸鑽出的灰→拿螺絲起子鎖上高張力水泥螺絲（這部份要手動鎖，我試過電動起子會過快把孔擴大，那孔就白鑽了）
→完成一支壓條，依序這樣到完成所有壓條鋪設
一支壓條至少一根螺絲 ，不然真的會掉下來
工具建議是TOTAL 12V以上等級的電動扭力起子，不要用電鑽喔電鑽反而沒扭力起子好用
我這次拿的是這支
如果有工具要買好一點就直上Makita 18V 未來很多工具都通用電池很方便
壓條剪切
沒買工具會很難稿，用花剪也不好剪，要分開來剪，還要好幾刀，斜口鉗會剪的壓條兩側都缺角不平整，拿線鋸太耗工，這種一刀就搞定
準備好 LC轉SC轉接頭接打光筆
接上光纖打光雷射筆，就可以知道過程有無破損漏光、斷掉、過度彎折光纖
中間有一段跨房間的剛好本來就有熱水器高壓明線，就把光纖藏在這電纜旁凹槽走過去另一房
走光纖、隱形光纖好處就是走明線不用鑽大孔，可以穿過門縫進房間
壓條部份轉角要注意，光纖禁止九十度短轉彎，要留空給個弧度過去不然你打光在拉只要拉過死角度就會發現你的光纖皮會發光
這條網路線剛好掛在外面就一起收進壓條

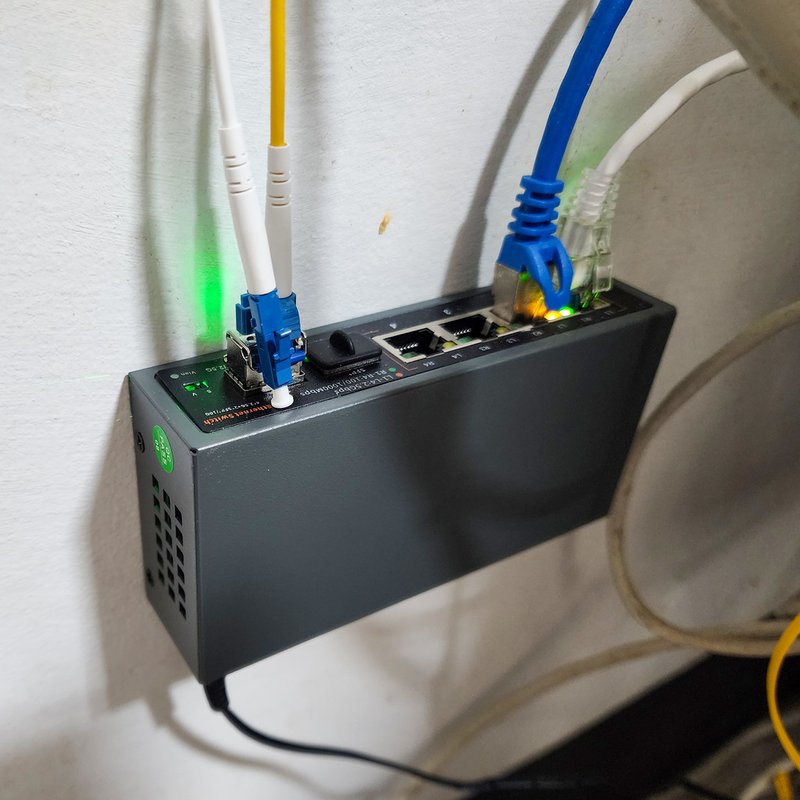

房間端的設備掛牆
找合適螺絲鑽牆掛
另端光轉後接路由器下的Switch
完工後測試
